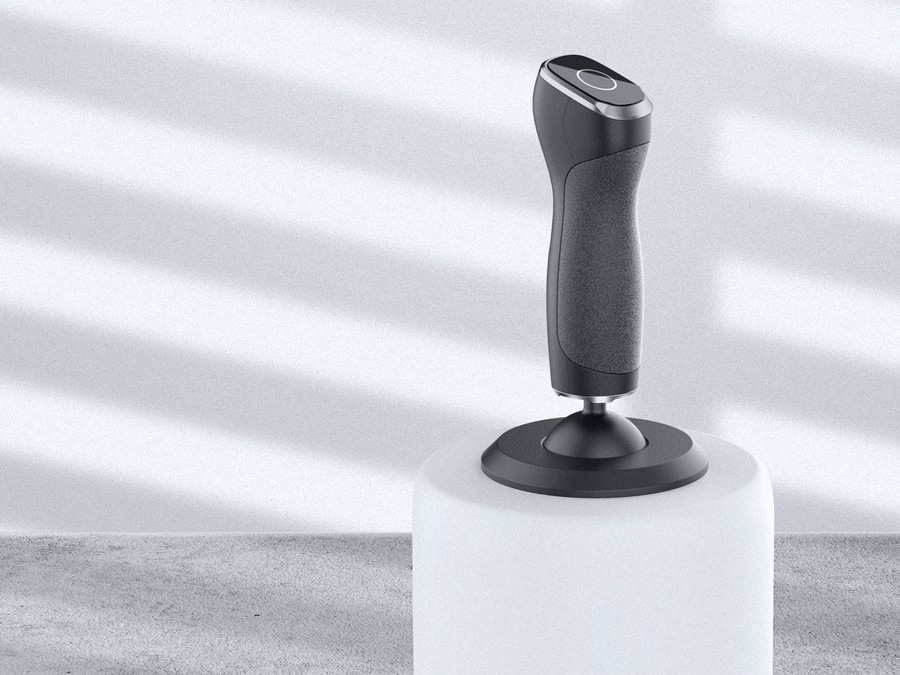

Points clés de la conception des joysticks marins

La conception de la manette de commande des Marine Joysticks doit tenir compte des particularités de l'environnement marin et des exigences opérationnelles.

I. Adaptabilité environnementale et durabilité

1. Choix des matériaux :

Le corps principal est en acier inoxydable 316L/alliage d'aluminium, avec un traitement de résistance au brouillard salin sur la surface (test de brouillard salin ≥1000 heures), et la poignée est recouverte de caoutchouc fluoré antidérapant.

2. Performance de protection :

Le joint d'interface atteint le niveau IP67, le circuit imprimé est enrobé et étanche, adapté à des températures de travail allant de -30 ℃ à 70℃, et résistant aux vibrations du navire de 5 à 200Hz.

----------------------------------------

II. Conception ergonomique

1. Optimisation de la prise en main

L'angle (±15°) et la longueur (5-8 cm) du support de la poignée peuvent être réglés, et la force d'actionnement est contrôlée entre 2 et 5 N - m pour réduire la fatigue.

2. Système de retour d'information

① Tactile : Le moteur vibrant indique une anomalie (telle qu'une survitesse) ;

② Visuel : L'écran OLED affiche la vitesse de rotation/l'angle de braquage, avec réglage automatique du rétroéclairage.

③ Auditif : L'avertisseur sonore indique l'état de fonctionnement par étapes.

----------------------------------------

III. Précision et fiabilité du contrôle

1. Solution de détection

Deux capteurs à effet Hall + encodeur magnétique (précision ≤0,5°), délai de transmission du bus CAN ≤1ms.

2. Conception redondante

La commutation entre le moteur principal et le moteur de secours est ≤50ms, et le canal d'urgence de la bielle mécanique est conforme à la convention SOLAS.

----------------------------------------

IV. Sécurité et conformité

1. Empêcher les erreurs de fonctionnement :

Le bouton de déverrouillage requiert une force de 1,5 kg, le bouton d'arrêt d'urgence a un temps de réponse ne dépassant pas 100 ms et prend en charge la gestion des autorisations RFID.

2. Normes de certification :

Il a passé les certifications IMO, IEC 60945 et de la société de classification, et son antiparasitage CEM est conforme à la norme EN 60945.
