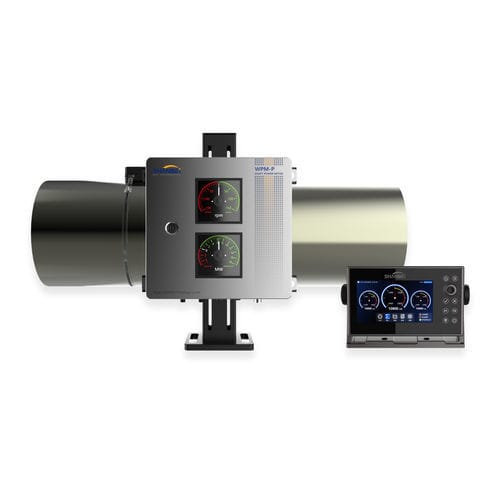

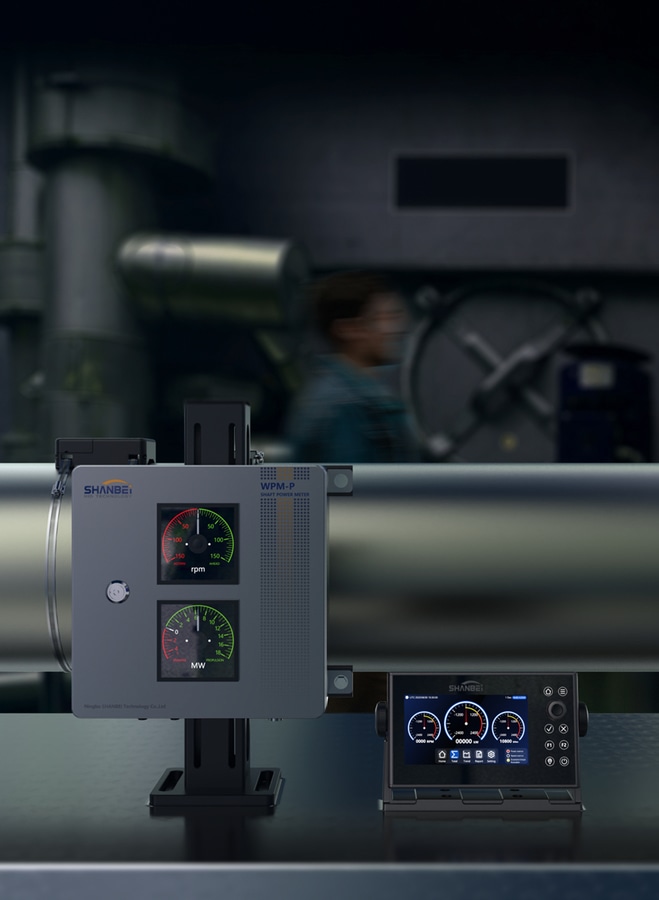

Compteur de puissance d'arbre
Aperçu de la définition d'un wattmètre à arbre. Décrire son mode de fonctionnement et la formule de calcul des paramètres. L'accent est mis sur la nécessité de détecter la puissance de l'arbre.
1.Définition
Le compteur de puissance sur l'arbre peut être utilisé pour contrôler le couple et la puissance réels sur l'arbre de propulsion du navire. En mesurant la puissance de l'arbre du moteur principal dans différentes conditions de travail, il est possible de comprendre l'adéquation entre la coque, le moteur principal et l'hélice. Si la machine n'est pas adaptée, l'hôte peut ne pas utiliser pleinement sa puissance nominale et une grave surcharge peut se produire. Avec le développement des navires à grande échelle et de l'automatisation, l'efficacité et l'économie des navires sont devenues des indicateurs importants de la construction navale. En tant que moyen important de calculer l'efficacité de la conversion, la mesure de la puissance de l'arbre est devenue un paramètre important pour l'acceptation par le navire et l'armateur du navire nouvellement construit.
2.Comment fonctionne l'appareil de mesure de la puissance de l'arbre et formule de calcul?
Les compteurs de puissance d'arbre marins mesurent en temps réel le couple, la vitesse et la puissance de sortie de l'arbre d'entraînement. Lorsqu'un couple est appliqué à l'arbre, une légère déformation ou "distorsion" se produit à la surface de l'arbre. Les wattmètres utilisent des capteurs pour mesurer cette déformation sur l'arbre et transmettent le signal à un récepteur fixe, qui traite et calcule les valeurs de couple sur la base des caractéristiques mécaniques de l'arbre. Le couple est ensuite combiné à la vitesse (généralement à l'aide d'un tachymètre intégré) pour calculer la puissance. La puissance est un simple produit du couple, de la vitesse et du coefficient. En raison de la relation étroite entre la puissance et le couple, le nom "compteur de puissance d'arbre" est souvent utilisé de manière interchangeable avec "compteur de couple d'arbre" ou "couplemètre d'arbre".
3.La détection de la puissance de l'arbre est nécessaire
La puissance du moteur est généralement calculée sur la base d'essais au banc ou des données de la courbe de performance du moteur établies par le fabricant. Le moteur, quant à lui, repose sur la mesure de la tension et du courant, puis sur le calcul du couple à partir des données de charge. Le couple est dérivé indirectement par les deux méthodes. Si, dans la plupart des cas, ces méthodes donnent une bonne indication du couple sur l'arbre, une "bonne indication" du couple ne peut être assimilée au véritable couple mécanique mesuré par le capteur.
4.Le système de mesure de la puissance de l'arbre Marine se compose de trois éléments principaux :
1) le capteur 2) l'émetteur 3) le récepteur. Le but du capteur est de convertir la distorsion de l'arbre en un signal électrique. L'émetteur alimente le capteur et transmet le signal qu'il émet. La tâche principale du récepteur est de recevoir le signal de l'émetteur, de le traiter et de le restituer dans un format de données acceptable pour l'utilisateur final. Système intégré de pont de navire pour la puissance de l'arbre marin. Ces indicateurs sont analysés en combinaison et peuvent être utilisés avec d'autres accessoires. Par exemple, la jauge de carburant, l'efficacité pour calculer l'effet du moteur ou le diagnostic des défauts.
5.Type de compteur de puissance d'arbre
La principale différence entre les différents types de compteurs de puissance d'arbre permanents est le type de capteur. Les plus courants sont : les capteurs optiques, les capteurs magnétiques et les capteurs à jauge de contrainte.
