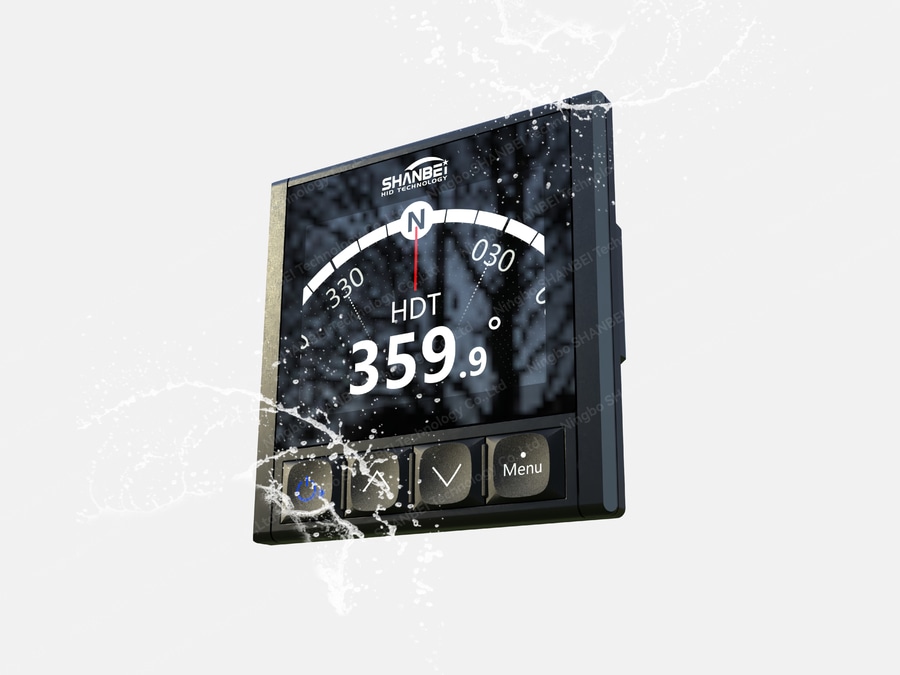

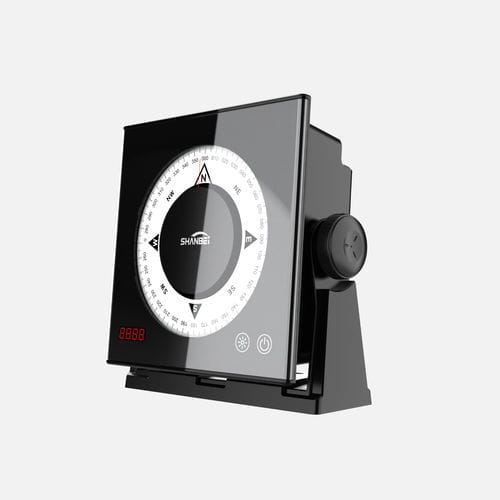

Principales considérations relatives à la conception des instruments marins à cristaux liquides
La conception des instruments LCD marins doit s'intégrer étroitement aux conditions d'exploitation complexes des navires (telles que les fortes vibrations, la lumière solaire intense, l'humidité et les grandes différences de température) et aux besoins opérationnels des membres de l'équipage.
I. Conception de l'adaptabilité environnementale
1. Optimisation des performances de l'écran
① Lisibilité en cas de forte luminosité : Utiliser des écrans LCD à haute luminosité (luminosité ≥ 1000 nits), associés à des revêtements antireflets (voile de surface ≤ 5 %) et à des films polarisants pour réduire la réflexion de la lumière du soleil. Prendre en charge le réglage automatique de la luminosité (un capteur photosensible détecte la lumière ambiante en temps réel, avec une plage de réglage de 10 - 1000 nits).
② Fonctionnement dans une large gamme de températures : Pouvoir fonctionner dans une plage de températures allant de - 20°C à + 60°C. Adoptez des panneaux LCD de qualité industrielle et des modules de rétroéclairage résistants à la température pour éviter les écrans noirs à basse température ou les taches de couleur à haute température.
③ Résistance à l'eau et à la poussière : Le niveau de protection du boîtier doit être ≥ IP67 (résistant à l'immersion dans l'eau à une profondeur de 1 mètre pendant 30 minutes). Utilisez des joints en caoutchouc de silicone au niveau des articulations, et couvrez la surface de l'écran d'affichage avec du verre trempé (dureté ≥ 7H) pour éviter les rayures.
2. Résistance aux vibrations et aux chocs
La structure interne utilise des supports absorbant les chocs (tampons amortisseurs en caoutchouc ou ressorts métalliques). Le circuit imprimé est renforcé (les bords sont recouverts d'une peinture à trois épreuves, et les composants sont fixés avec de la colle), conforme à la norme IMO "Ship Equipment Vibration Test" (fréquence de vibration 1 - 200Hz, accélération ≤ 5g).
-------------------------------------------------------------------------
II. Interaction homme-machine et affichage des informations
1. Lisibilité Conception
① Division hiérarchique de l'information : L'interface principale doit donner la priorité à l'affichage des données essentielles (telles que le cap, la vitesse, la profondeur de l'eau, le régime moteur). Les informations secondaires (telles que la consommation de carburant, la tension de la batterie) peuvent être affichées par pagination ou dans des fenêtres contextuelles. Les paramètres clés sont marqués par des couleurs à fort contraste (rouge pour les avertissements, vert pour les informations normales, conformément à la norme ISO 3864 sur les couleurs de sécurité).

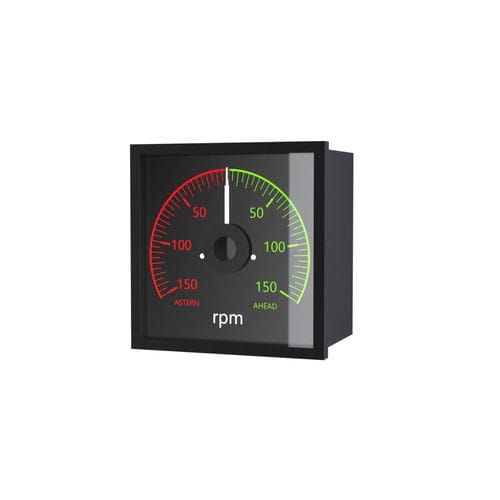

② Police de caractères et spécifications graphiques : La hauteur des chiffres/lettres doit être ≥ 8 mm (clairement reconnaissable à une distance de vision assise de 500 mm), et des polices sans empattement (telles que Helvetica) doivent être utilisées. L'intervalle d'échelle des instruments de type pointeur doit être ≤ 5°, et le délai de mise à jour des données dynamiques doit être ≤ 0,5 seconde.
③ Adaptation multi-mode : Prise en charge de la commutation automatique entre les modes jour et nuit (réduction de la luminosité à 50 nits la nuit pour éviter que la pollution lumineuse n'interfère avec la vision nocturne), et activation de l'affichage inversé des couleurs en cas de forte luminosité (passage d'un texte noir sur fond blanc à un texte blanc sur fond noir).
2. Commodité d'utilisation
① Modes d'interaction compatibles : Combinez les écrans tactiles (capacitifs, supportent le fonctionnement avec des gants fins, temps de réponse ≤ 15ms) et les boutons physiques (boutons étanches, course 2 - 3mm, force de retour 5 - 10N). Pour les opérations complexes (telles que le réglage des paramètres), un encodeur rotatif est prévu pour éviter les contacts accidentels.
② Disposition conviviale : La hauteur d'installation doit se situer à ± 15° de la ligne de vision horizontale du conducteur en position assise, et l'angle d'inclinaison de l'écran doit être compris entre 10° et 30° (pour réduire la réflexion et la fatigue de la nuque). Les informations d'alarme importantes (telles que les dépassements de vitesse, les défauts) utilisent des fenêtres contextuelles + des icônes clignotantes + un avertisseur sonore (volume de 70 à 85 dB, 15 dB de plus que le bruit ambiant).
-------------------------------------------------------------------------
III. Fiabilité et fonctionnalité
1. Fiabilité du matériel
① Stabilité de l'alimentation : Prise en charge d'une large tension d'entrée (9 - 36VDC), avec protection intégrée contre les surtensions (résistant à une tension instantanée de ± 2kV) et protection contre les inversions de connexion. La consommation électrique doit être ≤ 15W (≤ 5W en mode économie d'énergie).
② Redondance et sauvegarde des données : Les données critiques (telles que les traces de navigation, l'état de l'appareil) sont stockées en temps réel dans la mémoire locale (supporte l'extension de la carte TF) et peuvent être synchronisées avec le système de contrôle central du navire via les interfaces NMEA 2000/RS485.
2. Intégration fonctionnelle et évolutivité
① Compatibilité multi-système : Prise en charge des protocoles de communication NMEA 0183/NMEA 2000 et connexion transparente à des dispositifs tels que le GPS, le radar, l'ECDIS (système de visualisation des cartes électroniques et d'information), l'AIS (système d'identification automatique) pour obtenir un affichage fusionné des données.
② Interface personnalisable : Permet aux utilisateurs de personnaliser la disposition de l'affichage (édition des composants par glisser-déposer) pour s'adapter aux différents besoins des différents types de navires (tels que les cargos, les yachts, les bateaux de pêche).
-------------------------------------------------------------------------
IV. Sécurité et conformité
1. Diagnostic et alerte
① Fonction d'autotest intégrée (test plein écran au démarrage, détection de l'état de connexion des capteurs). Lorsqu'une anomalie se produit, des alarmes à plusieurs niveaux sont déclenchées (niveau 1 d'avertissement : jaune clignotant ; niveau 2 de défaut : rouge constant + son continu de l'avertisseur), et des signaux sont envoyés au système d'alarme de la cabine par l'intermédiaire de l'API.
② Vérification à double source des données critiques (par exemple, connexion simultanée de deux capteurs de cap pour comparer automatiquement la cohérence des données) afin d'éviter les erreurs d'appréciation dues à une défaillance d'un seul point.
2. Normes et certification
Conforme à la Convention internationale pour la sauvegarde de la vie humaine en mer (SOLAS) de l'OMI, à la norme IEC 60945 (Exigences générales pour les équipements électroniques marins) et aux certifications des sociétés de classification (telles que DNV GL, ABS, CCS). La compatibilité électromagnétique (CEM) doit être conforme à la norme CISPR 33 classe B afin d'éviter toute interférence avec les équipements de navigation des navires.
-------------------------------------------------------------------------
V. Conception de la structure et de l'installation
1. Compacité et modularité
① L'épaisseur de la carrosserie doit être ≤ 50 mm (pour s'adapter à l'espace étroit du poste de pilotage). Adopter l'installation intégrée (le panneau avant est fixe et les bornes de câblage arrière sont conçues de manière modulaire), et prendre en charge le démontage et l'assemblage rapides (temps de remplacement ≤ 10 minutes).
② Le matériau du boîtier est choisi parmi un alliage d'aluminium anodisé (léger et résistant à la corrosion) ou un plastique renforcé de fibres de verre (résistant à la corrosion par le brouillard salin, conforme à la norme ASTM B117).
2. Optimisation de l'ergonomie
① Taille de l'écran adaptée à la distance d'observation : À une distance d'observation de 500 mm, un écran de 7 à 12 pouces est recommandé (densité de pixels ≥ 150PPI) pour éviter les opérations fréquentes de balayage ou de zoom. La zone d'opération doit être concentrée dans le tiers inférieur de l'écran, ce qui correspond à l'amplitude naturelle des mouvements du membre supérieur de l'homme.
-------------------------------------------------------------------------
Conclusion
La conception des instruments marins à cristaux liquides doit être axée sur "la tolérance environnementale, l'efficacité de l'information et la sécurité opérationnelle". Grâce à l'innovation dans la technologie d'affichage (visibilité en cas de forte luminosité, fonctionnement dans une large gamme de températures), à l'optimisation de l'interaction homme-machine (présentation claire, fonctionnement multimode), à l'amélioration de la fiabilité (résistance aux vibrations et à l'eau, redondance des données) et à la conformité aux normes, il est possible de fournir des informations précises et stables aux membres de l'équipage dans des environnements marins complexes, de réduire la charge opérationnelle et le risque d'erreur d'appréciation et, en fin de compte, d'améliorer la sécurité et l'efficacité opérationnelle de la navigation des navires.
