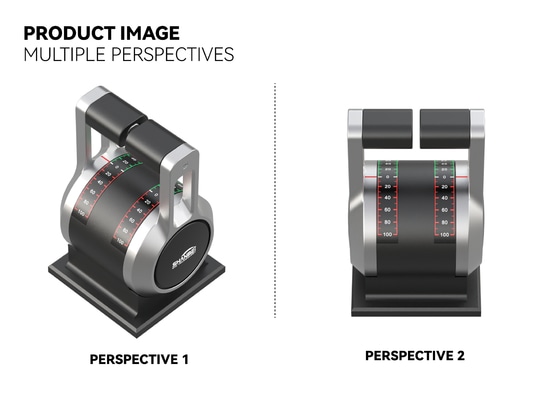

Remarques sur l'intégration du levier de commande de propulsion : observations relatives à l'adaptation des signaux avec les contrôleurs de système de propulsion courants

{{{sourceTextContent.subTitle}}}

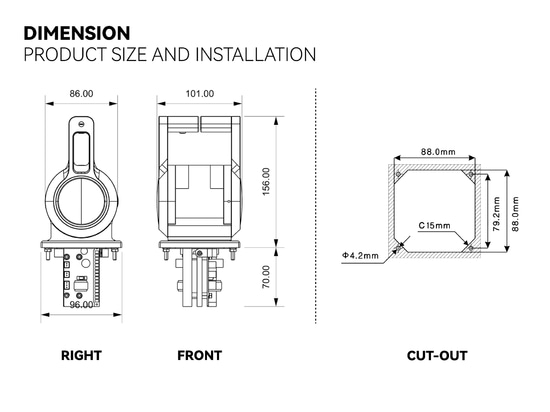

Une fois le levier de commande de propulsion installé dans une console, la phase d'intégration détermine le cycle de mise en service. Voici les points clés à prendre en compte pour l'adaptation des signaux.

{{{sourceTextContent.description}}}

I. Sortie analogique
1. 4-20 mA : interface analogique courante, prise en charge par la plupart des contrôleurs de propulsion, pouvant être connectée directement.
2. 0-24 V : adaptée aux spécifications d’entrée analogique de certains contrôleurs. Si la plage d’entrée du système cible diffère, la compatibilité peut être assurée par une division de tension ou un module de conditionnement de signal.
3. Sortie directe par potentiomètre de 5 kΩ : une solution passive, adaptée à la modernisation de navires plus anciens. Tant que la valeur de résistance correspond, aucun changement de paramètre n’est nécessaire côté contrôleur.

II. Bus CAN
1. Le levier prend en charge la sortie CAN.
2. Les systèmes de commande de propulsion courants utilisent l’architecture CAN.
3. Lors de l’intégration, alignez la vitesse de transmission, l’identifiant de message et le format des données.
4. Les spécifications du protocole doivent être confirmées dès la phase d’approvisionnement ; toute modification après la sortie d’usine est peu pratique.

III. Signaux redondants et commutateurs sans tension
1. Le bornier définit généralement séparément la sortie potentiomètre et la sortie 4-20 mA, offrant ainsi un retour de position à deux canaux.
2. Le commutateur sans tension avant/arrière est indépendant du signal analogique et sert à confirmer la direction.
3. Le câblage d’alimentation et celui des signaux sont séparés, ce qui facilite la mise en place d’une configuration redondante.

IV. Options d’interface personnalisées
1. La plage de fonctionnement est généralement de ±60°, avec des options personnalisables de 0~60° et -15~60° pour s’adapter à la course du système d’origine et éviter tout recalibrage.
2. Les options de retour d’information par crans comprennent : position neutre uniquement, trois crans ou retour d’information à chaque cran. Sur les anciens systèmes équipés de régulateurs mécaniques, le retour d’information par crans peut remplacer certaines fonctions analogiques.

V. Liste de contrôle préalable à l’intégration
1. Type de signal : le contrôleur accepte-t-il 4-20 mA, 0-24 V ou CAN ? Privilégiez l’interface native.
2. Définitions des bornes : faites correspondre une à une les bornes du levier avec la liste des points d’E/S du contrôleur.
3. Spécifications du protocole : confirmez la vitesse de transmission CAN et le format des messages dès la phase d’approvisionnement.
4. Schéma de redondance : lorsque le contrôleur prend en charge le retour d’information à double canal, la sortie potentiomètre et la sortie 4-20 mA peuvent être utilisées simultanément ; le commutateur sans tension « avant/arrière » sert de redondance de direction.
