Contexte d'utilisation du mini-levier de commande de gouvernail

{{{sourceTextContent.subTitle}}}

Le levier de commande du gouvernail évolue d'un dispositif mécanique à effet de levier vers un terminal de commande électronique qui transmet l'intention de manœuvre. Sa taille dépend désormais moins des contraintes mécaniques que de l'espace disponible sur la passerelle et des scénarios de commande.

{{{sourceTextContent.description}}}

I. Prérequis techniques : la direction assistée et le « steer-by-wire » éliminent les contraintes dimensionnelles
1. Les grands volants de direction conventionnels s’appuyaient sur un long bras de levier pour contrebalancer la charge hydrodynamique du gouvernail ; leur taille répondait avant tout à une exigence mécanique.
2. Avec la généralisation de la direction assistée hydraulique ou électrique, l’effort de braquage est réduit, ce qui permet de réduire la taille du levier de commande du gouvernail.
3. La direction « steer-by-wire » permet au levier de commande du gouvernail de n’émettre que des signaux électriques et élimine tout couplage mécanique avec le mécanisme de direction, libérant ainsi davantage sa forme et ses dimensions.

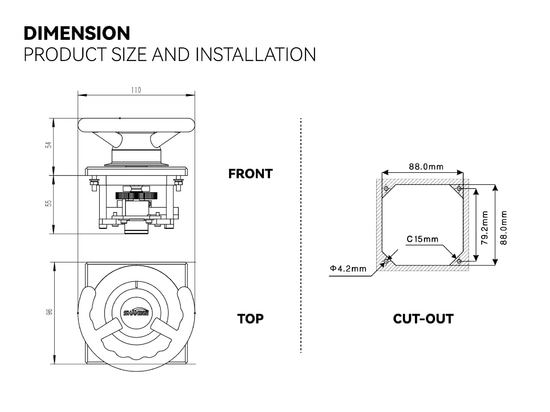

4. Configuration type : installation à profil bas sur panneau, émettant des signaux de potentiomètre standard, des signaux de courant ou des signaux de bus, avec une protection contre les intempéries adaptée à une installation sur la passerelle.

II. Petits navires : l’espace disponible sur la passerelle impose la compacité
1. Les timoneries des yachts, des vedettes et des bateaux de travail sont exiguës ; un grand volant empiète sur l’espace de la console et les passages.
2. Les consoles modernes doivent également intégrer des instruments, des écrans, des équipements de propulsion et de communication, ce qui accentue les contraintes d’espace sur le tableau de bord.
3. L’intérêt du mini-levier de commande de gouvernail réside dans le fait qu’il « compresse » la fonction de direction hors du tableau de bord, permettant ainsi aux commandes de navigation et de propulsion de coexister dans l’espace limité de la console.

III. Grands navires : l’accostage et les manœuvres de précision créent une demande pour un « deuxième petit levier de commande de gouvernail »
1. Les volants de barre principaux sont devenus plus compacts grâce à l’assistance électrique, mais l’accostage et l’échappement nécessitent toujours un contrôle précis de la barre au niveau des ailes de la passerelle et des postes d’observation latéraux.
2. Ces emplacements sont trop exigus pour accueillir des volants de barre principaux conventionnels, mais nécessitent néanmoins un dispositif facilement accessible pour un réglage précis du gouvernail.
3. Le mini-levier de commande de gouvernail sert donc d’interface adaptée à chaque situation au sein d’une architecture de commande multipostes, plutôt que de simple substitut au volant de barre principal.
